ブロッキング性試験

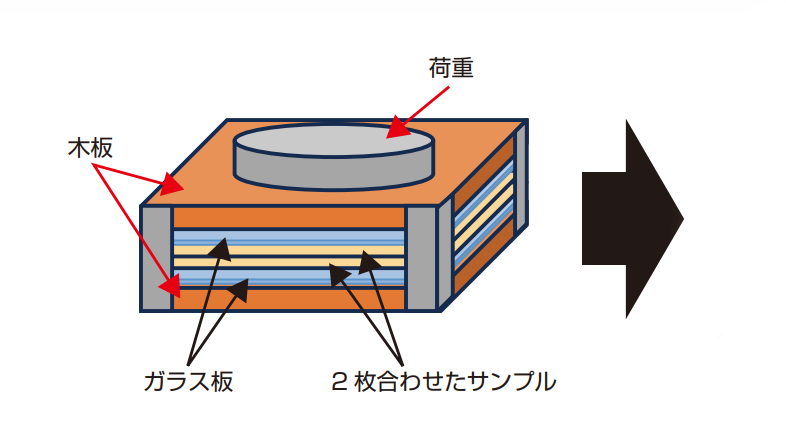

フィルムを２枚重ね、ガラス板、さらに木板で挟み、規定の温度(常温 ～ 80℃)、荷重(0 ～ 40kg)、設定時間でエージング処理を行う。

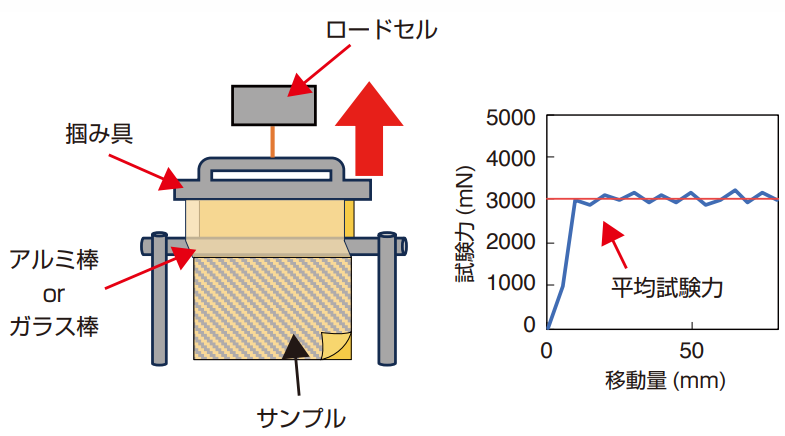

密着したフィルム間にアルミ棒 or ガラス棒を通し、フィルムが剥がれる力を測定する。

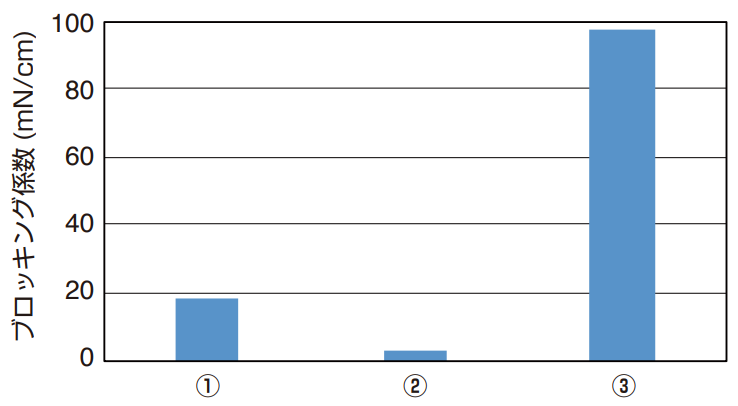

MFRが最も大きいサンプル③は、高いブロッキング係数を示した。また、MFRがほぼ同じであるサンプル①、②でも、ブロッキング係数に差異がみられた。
（分子量・分子量分布の差異のみでは説明できない。）

＜サンプル＞
MFR の異なる3 種類のPE フィルム( 厚み：40 μm)
（成形方法：インフレーション成形）
　① MFR 2.0 (密度 0.913 g/cm³)
　② MFR 1.9 (密度 0.925 g/cm³)
　③ MFR 10 (密度 0.911 g/cm³)

＜試験条件＞
・インフレーション内面同士を測定
エージング条件：50℃ × 10 kg × 3 日
試験速度：200 mm/min
試験片幅：200 mm
試験環境：23±2℃、50±5 %RH
