水中での機械物性評価

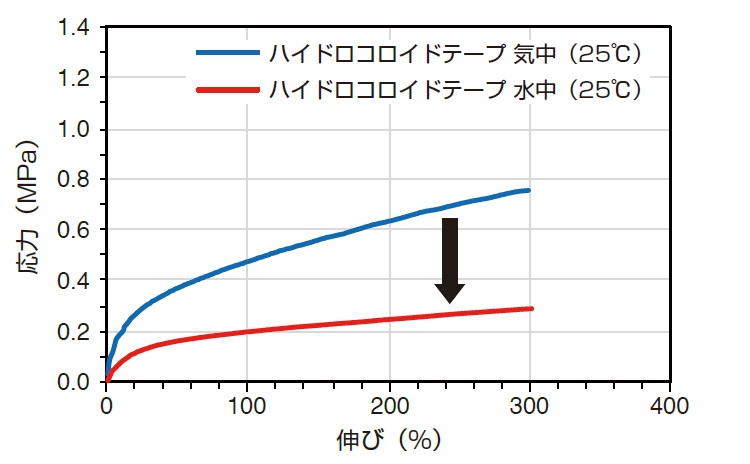

■医療用ハイドロコロイドテープの応力 - ひずみ測定
組成：ポリウレタンフィルム / ハイドロコロイドの2 層
厚み：0.32 mm
ひずみ速度：0.083 mm/sec

・水中では、応力が低く推移
⇒試料の吸水・膨潤により、軟らかくなっている

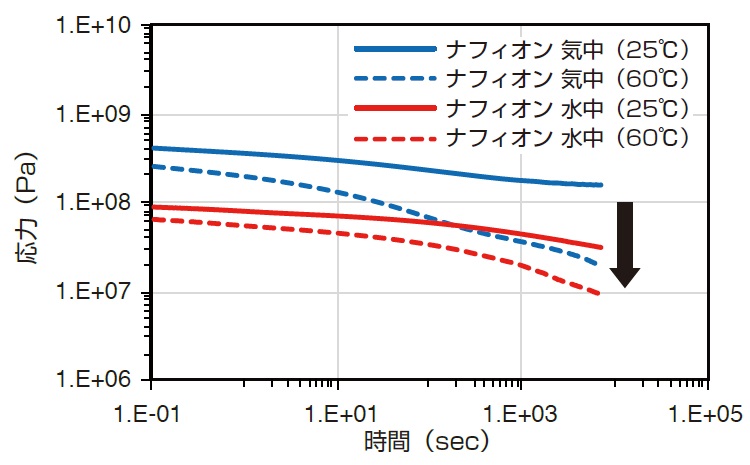

■燃料電池電解質膜の応力緩和測定
試料：ナフィオン(N115)
厚み：0.13 mm
ひずみ：2 %
測定時間：2 hr

・温度が高いほど応力緩和が速い
・水中と気中の緩和速度には大きな差異は
　認められなかった
水温 (室温 ～ 60℃) をコントロールした測定が可能

■ 中空糸の耐荷重評価

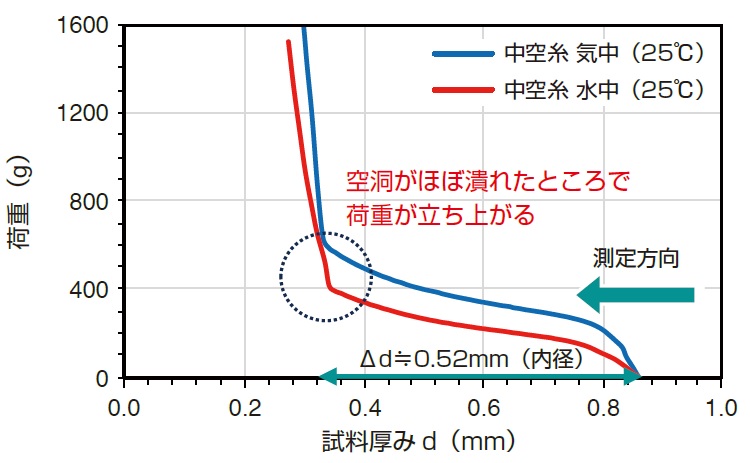

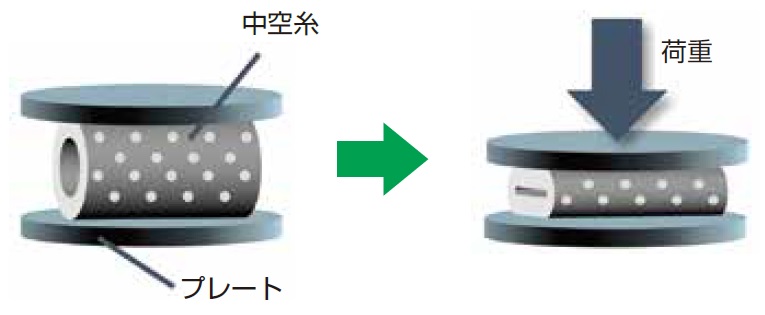

中空糸の空洞 (中空部) がつぶれる際の荷重を耐荷重の指標として、荷重-変位曲線から評価
試料：中空糸
(外径: 0.86 mm、内径: 0.52 mm、長さ: 10 mm)
材質：ポリエーテルサルフォン(PES)

・水中では、耐荷重が小さい
・水中：約400 g、気中：約600 g
