高荷重DMAによる各種評価
-圧縮モードでの各種測定への適用事例-

概要

従来の動的粘弾性測定(DMA) において、圧縮モードでの測定は測定可能な材料や温度が限定的であった。弊社が保有する「高荷重DMA」を用いることで、万能試験機では不向きな試料や従来のDMAでは難しい温度域での圧縮特性を評価することが可能となった。

圧縮モードでの高荷重DMAの適用事例

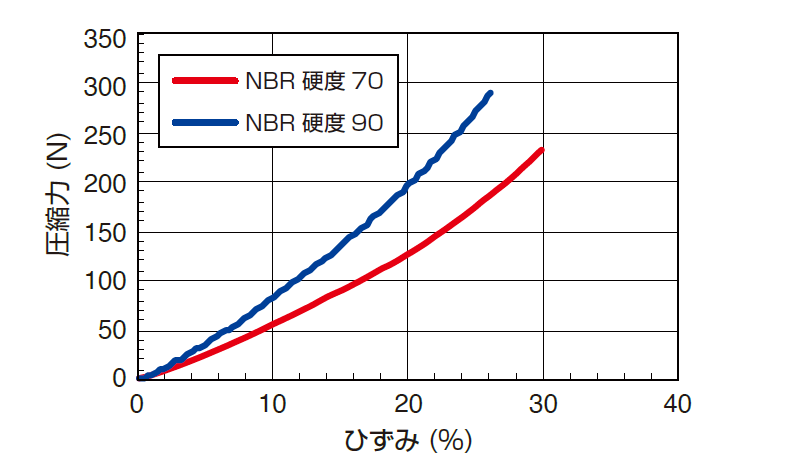

薄い試料の圧縮応力- ひずみ測定
試料：硬度の異なるO リング( ニトリルゴム(NBR))
外径20.6 mm、線径2.4 mm の製品全体を使用

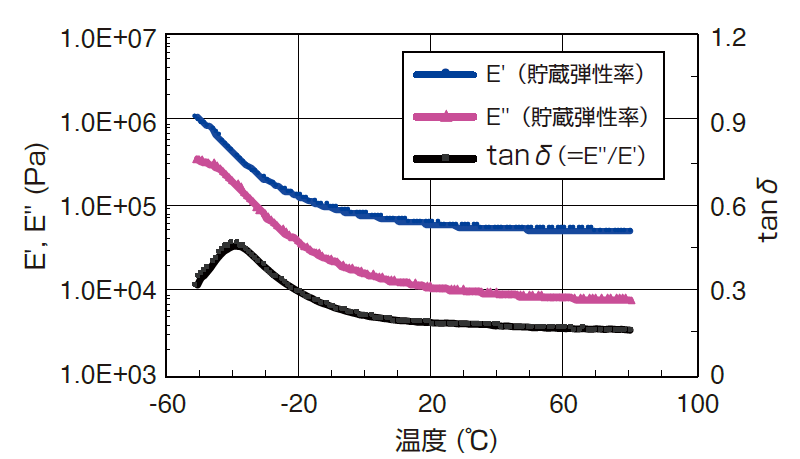

JIS 規格(JIS K6394) に準じた温度分散測定
試料：軟質ウレタンフォーム(25 mmφ、厚み10 mmt)
条件：圧縮静歪み：5%、圧縮動歪み：2%

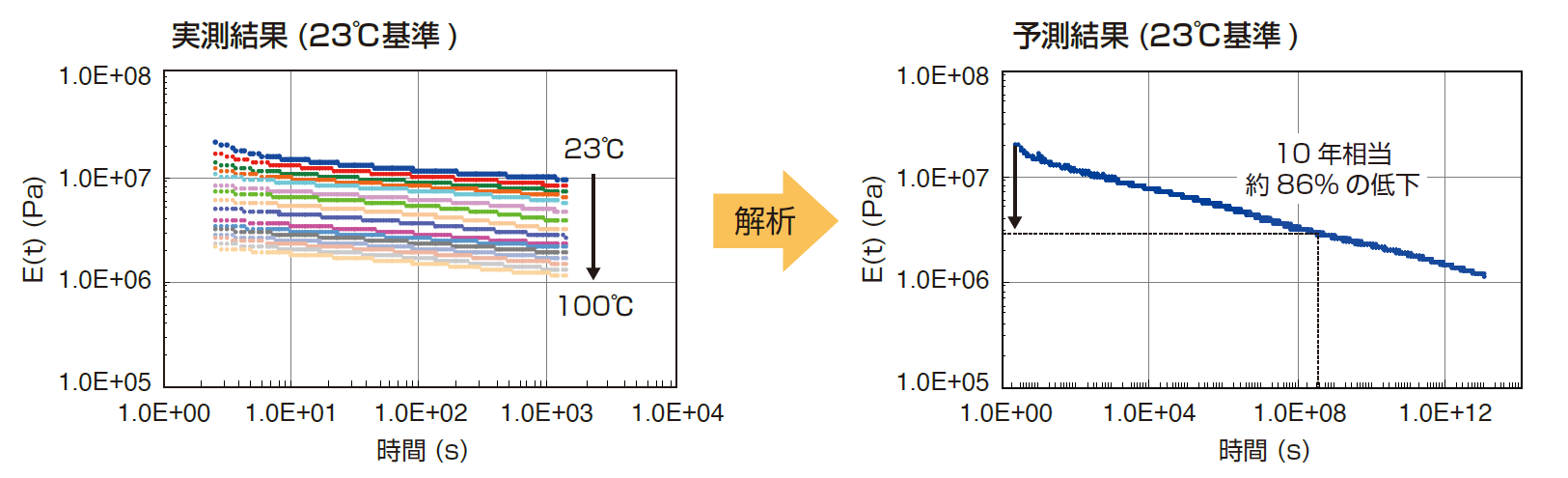

圧縮歪みの大きい条件下での応力緩和予測
試料：軟質ポリ塩化ビニル(5×5 mm、厚み5 mmt)
条件：23℃～ 100℃( 計16 条件)、圧縮歪み：10%
温度- 時間換算則を適用することで、長期間での緩和弾性率(E(t)) を予測

発生荷重が高くなる温度域でも測定でき、従来の DMA では困難な 23℃ 基準の応力緩和挙動も予測することができる

検索番号：6d012
