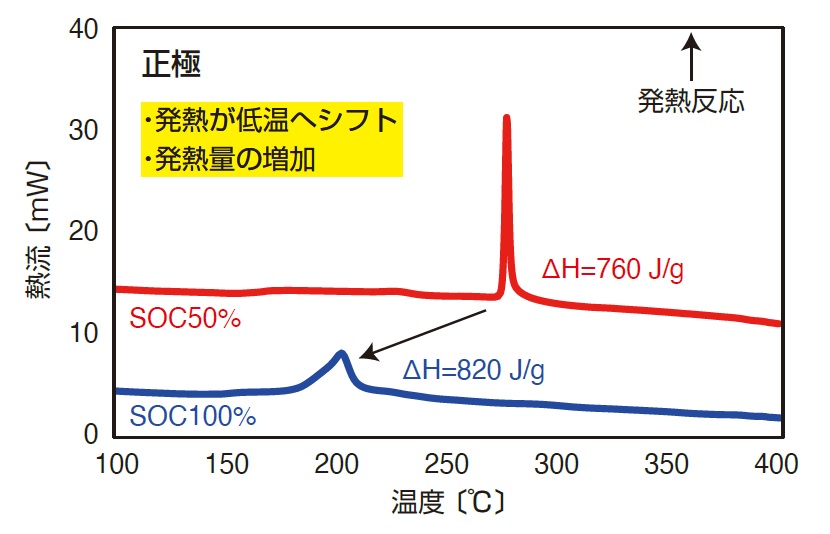

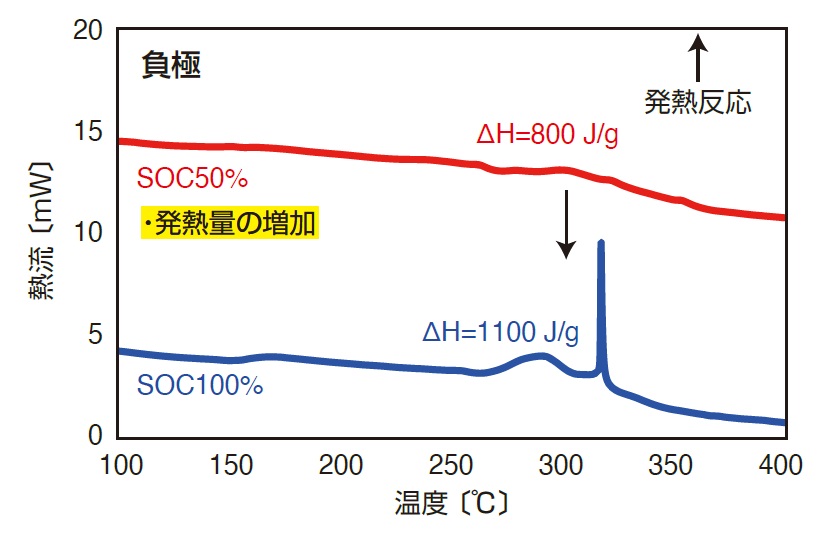

リチウムイオン電池の安全性および性能向上には、電極材料の熱挙動の把握が重要である。DSCおよびTG-DTA は、熱暴走に関与する発熱反応の評価や、電極中のバインダー・導電材・無機活物質など各成分の割合を、数mg程度の少量試料で測定可能な手法である。これらの分析は、安全設計および品質管理における迅速なスクリーニング手法として有効である。 【測定サンプル】 正極: NCM3元系 負極: 黒鉛系

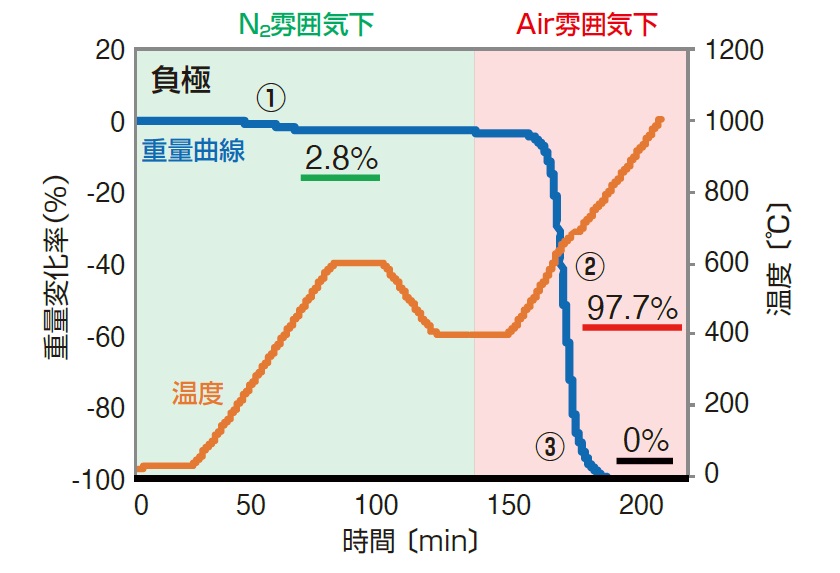

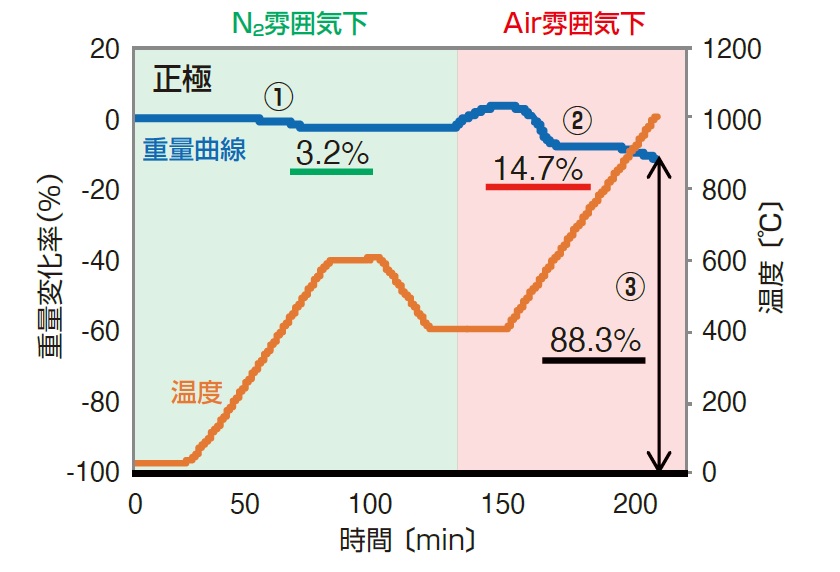

①N2雰囲気下での昇温による重量減少：樹脂成分(バインダーなど)の熱分解
②Air雰囲気下での昇温による重量減少：カーボン成分の燃焼・熱分解 ※注 酸化による重量の増加分を含む
③1000 ℃まで昇温の残渣：無機成分(金属など)
検索番号：6c019
〒299-0265 千葉県袖ケ浦市長浦580-32
〒450-0003 愛知県名古屋市中村区名駅南1-24-30（名古屋三井ビル本館）
〒550-0004 大阪府大阪市西区靭本町1-11-7（信濃橋三井ビル）
〒740-0061 山口県玖珂郡和木町和木6-1-2
▶ホーム
▶プライバシーポリシー
Copyright © MITSUI CHEMICAL ANALYSIS & CONSULTING SERVICE, INC. All Rights Reserved.
