温度可変制御下におけるDIC解析

概要

樹脂材料は温度環境に依存して変形挙動が大きく異なるが、従来の機械物性評価では材料特性の平均像を捉えるにとどまり、ひずみ分布の不均一性を十分に評価することは困難である。
温度制御下でデジタル画像相関（DIC）解析を行うことで、温度依存的に変化するひずみ分布を経時観察・定量化でき、原因解析・設計・品質判断に大きく寄与する。

測定例: 温度制御環境下におけるリサイクルPP試験片のひずみ分布の可視化

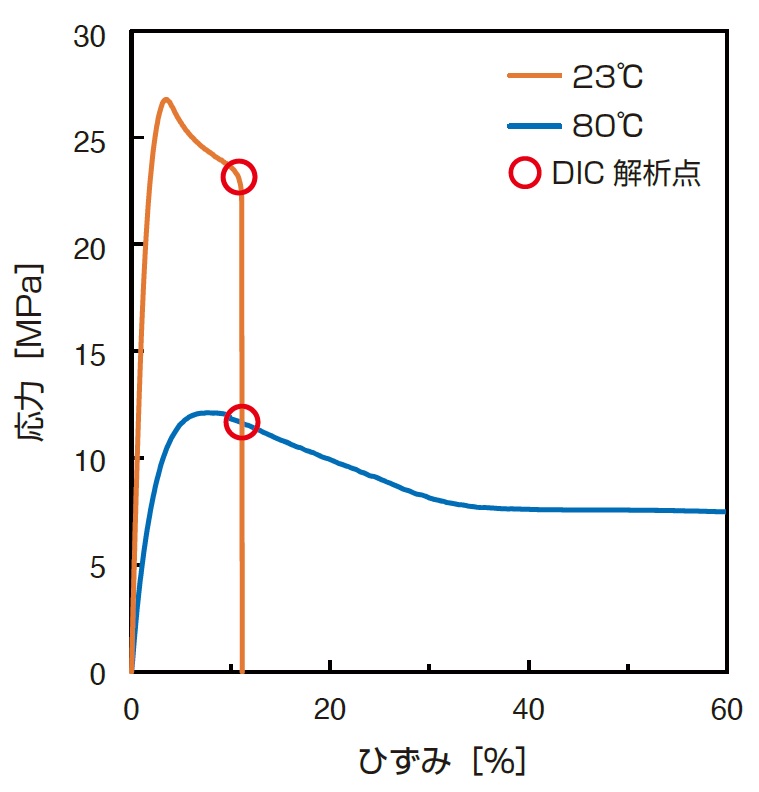

リサイクルポリプロピレン (PP) の機械物性評価において、試験環境温度の違いにより変形挙動の差異が認められた。同一の平均ひずみ (12 %) を付与した場合、DIC 解析の結果、以下の特徴が確認された。

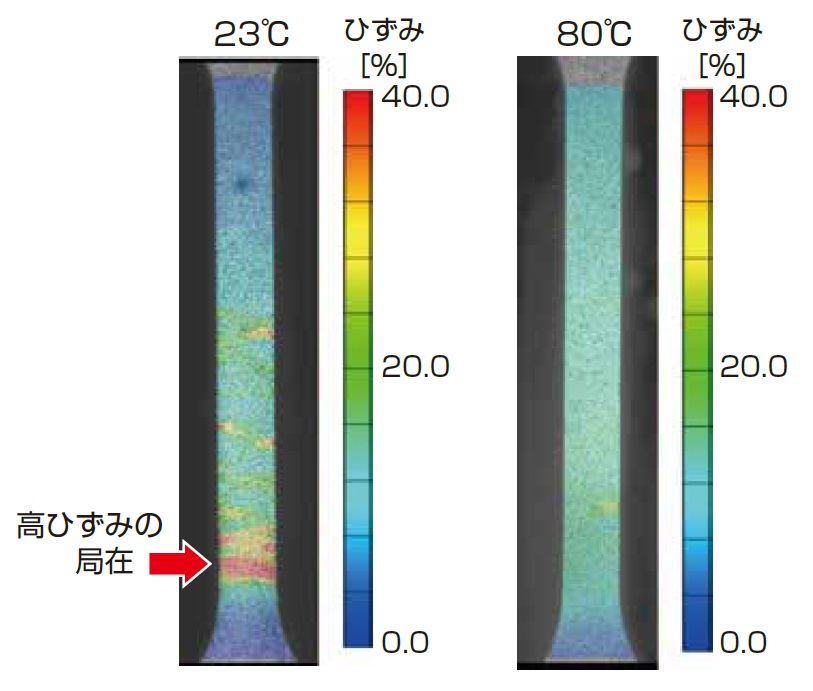

23 ℃ 条件： 40 % を超える高ひずみが局所的に分布
80 ℃ 条件：顕著なひずみの局在は確認されず、ひずみは 10 ～ 20 % 程度の範囲で比較的均一に分布

DIC解析法とひずみゲージ法（従来法）の比較
