熱老化させたCF/PP積層品の層間せん断試験評価

〈サンプル〉
TAFNEX CF/PP
UDシート積層品
α±45°

〈熱老化条件〉
初期、
熱老化　80℃ × 500 hr、
熱老化　140℃ × 500 hr

〈試験条件〉
試験片形状 :
20 mm × 10 mm × 2 mmt
試験速度 : 1 mm / min
支点間距離 : 10 mm
上から見たサンプルの配置方向 試験環境 : 23±2℃、50±5 %RH

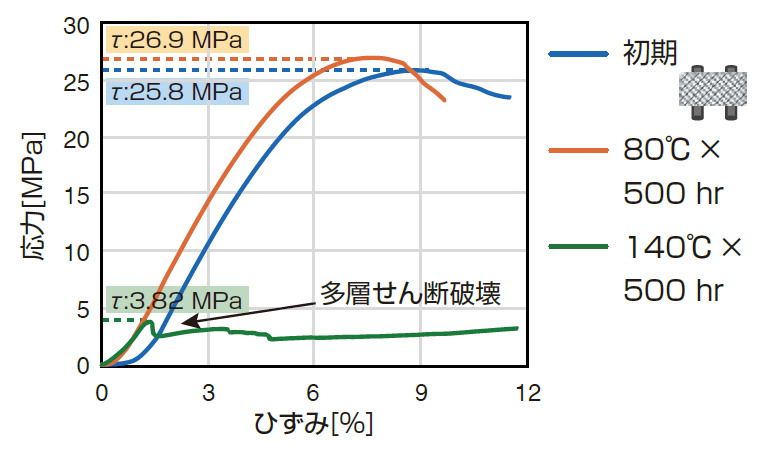

• 熱老化80℃ × 500 hrでは、初期品と比較して熱老化後の波形が低ひずみ側にシフトし、みかけの層間せん断強度がわずかに向上したことが確認された。これはPPマトリクスの結晶化の進行を示唆している。


• 熱老化140℃ × 500 hrでは、みかけの層間せん断強度が大きく低下し、段階的な層の破壊に起因すると考えられる多層せん断破壊の波形が観察された。熱老化によって脆化が進行し、初期品に比べてより小さい変位で初期破壊が発生していることがわかる。

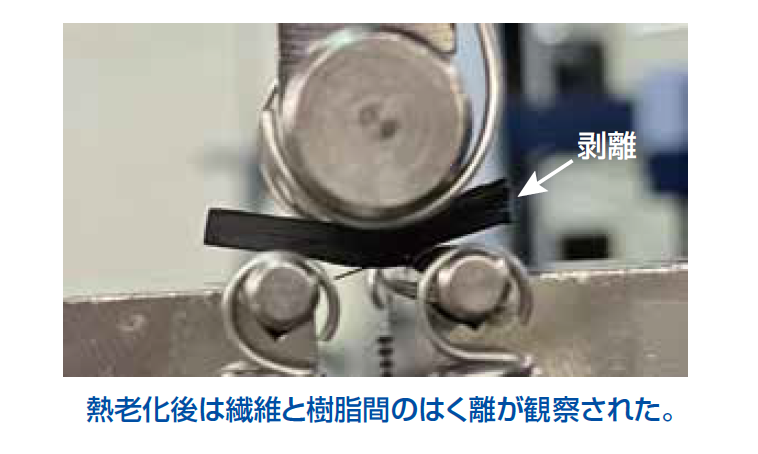

• 波形比較および目視評価の結果、熱老化140℃ × 500 hrでは、層間の接着性や樹脂と繊維間の密着性が低下している可能性が示唆される。


• 層間せん断試験では、みかけの層間せん断強度だけでなく、波形や破壊モード、さらに目視による評価も実施可能である。
