層間せん断試験
ILSS : Interlaminar Shear Strength

試験内容　　　　　参考規格　JIS K7078、JIS K7057

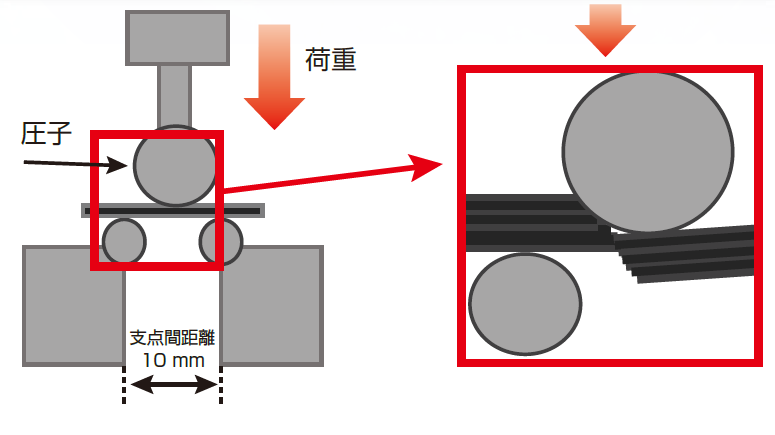

試験片を短い支点間で支持し、その中央に荷重をかけることで、曲げ変形よりもせん断変形の効果の方が大きくなる。

CF/PP積層品

〈サンプル〉
TAFNEX CF/PP UDシート

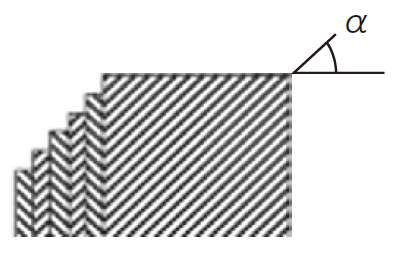

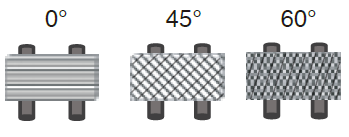

角度α ： 0°、±45°、±60°
各16枚積層品

〈作製条件〉
1.真空下で200℃ ×10 min保持
2.160℃ × 10 min保持
3.圧力をかける

みかけの層間せん断強度τ[MPa]
τ=3P/4bh
P=破壊（最大）荷重
b=試験片の幅
h=試験片の厚み

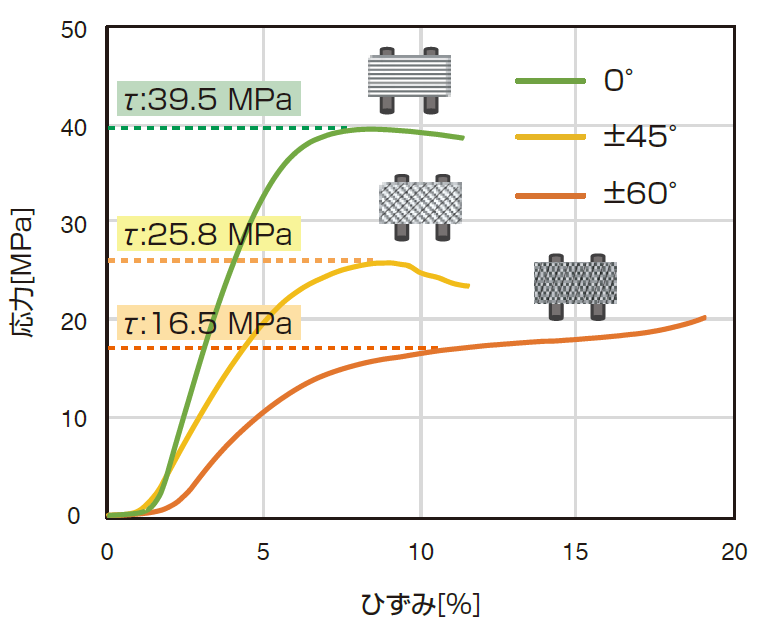

みかけの層間せん断強度 0°>45°>60°

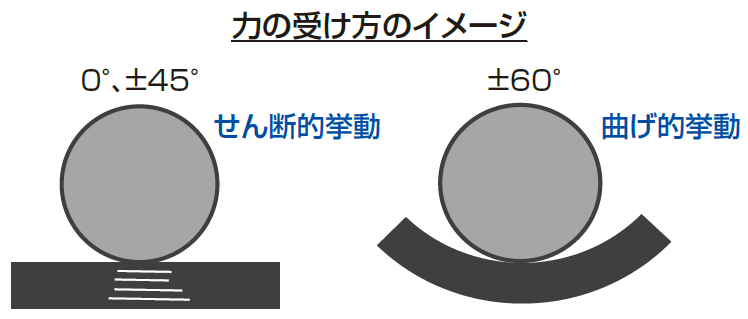

0°は繊維方向が曲げの引張方向に平行なため、繊維の影響を受けやすく、みかけの層間せん断強度は大きい。一方、60°は繊維方向が引張方向に直交寄りのため、みかけの層間せん断強度は小さい。また、S-Sカーブから、破壊にはいたらず、曲げ的な挙動を示したことがわかる。

みかけの層間せん断強度の比較に加え、S-Sカーブの波形比較も積層体の評価に有効である。
